JLSZV-6、10W组合互感器
详细介绍

一、概述:

JLSZV-6、10W组合互感器,本型产品采用户外专用树脂材料真空整体浇注而成,结构紧凑,表面爬弧距离大,耐电弧、防雨、防尘、耐腐蚀、耐紫外线、免维护,安装方便等特点。电流互感器可根据用户要求做成多变比结构,方便用户业扩增容,是电网计量中升级改造的理想产品。

二、技术参数:

产品符合标准GB1208-2006IEC60044-1GB1207-2006IEC60044-2

额定频率:50Hz

环境温度:-25℃~+40

污秽等级:II

产品型号

额定电流比(A

准确级及额定输出(VA

短时热电流(KA/S

动稳定电流(KA

0.2S

0.5S

0.2

0.5





JLSZV-6W

JLSZV-10W

5-600/5

2×10

2×10

2×10

2×15

60(倍)

150(倍)

额定电压比(kV

准确级及额定输出(VA

热极限输出(VA

6/0.1

0.2

0.5

1

2×400

10/0.1

2×20

2×50

2×80

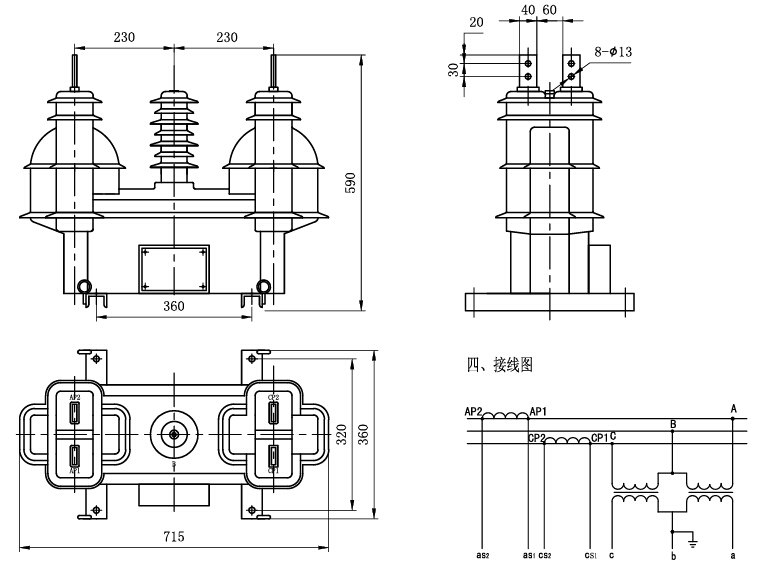

 三、外型及安装尺寸
