电流互感器分类详解


对于小电流而言,我们可以用万用表直接对其进行测量;但是对于大电流而言,直接对其进行测量具有相当大的危险系数,对操作人员的人身安全方面存在较大隐患,那么如何实现对大电流的测量呢?这就是电流互感器大显身手的时候了,它可以将大电流按预定比例转换为小电流,对小电流进行测量再还原为大电流便可实现对大电流的安全性测量。那么电流互感器的各种类有什么功能的呢?下面我们就一起来看一下吧~



电流互感器原理

电流互感器,英文名称为Current transformer,符号为TA,是基于电磁感应原理制成的一种用于完成大电流到小电流转换功能的器件。可用于大电流的安全性检测,线路的自我保护等,已在我们的日常生活中获得广泛应用。

电流互感器原理

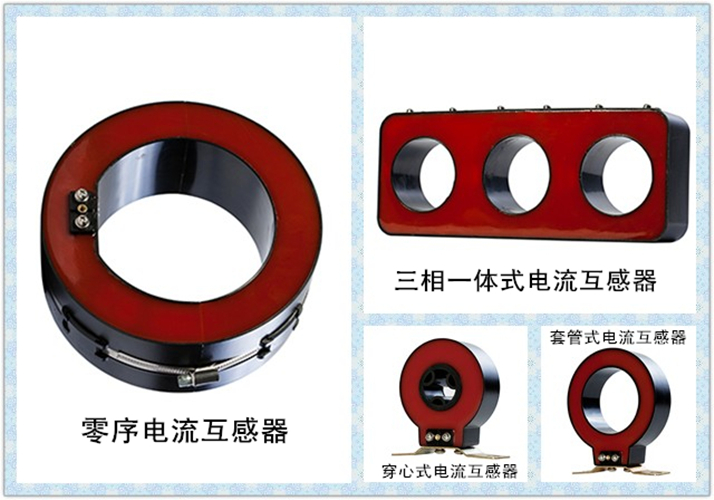

电流互感器根据不同的分类形式具有多种不同的分类方法,其可根据原理的不同分为电磁式电流互感器和电子式电流互感器;根据其用途的不同分为测量用电流互感器和保护用电流互感器;根据其绝缘介质的不同分为干式电流互感器、浇注式电流互感器、油浸式电流互感器和气体绝缘式电流互感器;根据安装方式的不同分为贯穿式电流互感器、套管式电流互感器、零序式电流互感器和三相式电流互感器。接下来我们就介绍几种典型电流互感器。

1、穿心式电流互感器

  北京微能汇通穿心式高精度穿心电流互感器适用于交流电力系统10kV——35kV供用电设备的电流测量、电能计量、信号采样和微机保护。该电流互感器具有体积小、重量轻、安装方便等特点,已在紧凑型全绝缘环网开关柜,组合式变电站和电缆分接箱中广泛应用。并且非常适合与RTU,FTU等远程终端设备组成采样单元为整个系统提供精确数据支持。

该电流互感器选用新型导磁材料作为测量绕组的铁芯,其高磁导率、较低的饱和磁感应强度和优良的稳定性,保证了较高的测量准确度和较低的仪表保安系数,优质进口硅钢片经先进工艺加工后作为保护绕组的铁芯,保证了较高的准确限值系数。

环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内,防潮湿,性能稳定,无需维护。该型电流互感器体积小、重量轻,占用空间小,固定在环网开关柜的电缆室内,安装时只需将电缆从内孔穿过,简便快捷,和谐美观。



2、套管式电流互感器

北京微能汇通套管式电流互感器适用于10kV交流电力系统中供用电设备的电流、电能测量和微机保护。该电流互感器具有体积小、重量轻、便于安装等特点,已在紧凑型环网开关柜、电容器等电器设备中广泛应用。

该型电流互感器的环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内,防潮湿,性能稳定,无需维护。其体积小、重量轻,占用空间小,固定在环网开关柜、电容器等电器设备的套管上,简便快捷,和谐美观。



3、零序电流互感器

北京微能汇通零序电流互感器适用于交流电力系统中,配电线路以及交流发电机、电动机等电器设备的零序过电流保护和小电流接地选线装置,穿电缆的孔径范围φ100mm~φ240mm

该系列零序电流互感器选用进口优质硅钢片经特殊工艺加工制作成环形铁芯,具有较高的准确度和准确限制系数,铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内,防潮湿,性能稳定,无需维护,其体积小、重量轻,占用空间小。

开启式零序电流互感器由两个半圆环型组成,可安装在连接好的电缆上,简便快捷,和谐美观。LXC系列穿心式零序电流互感器预先固定在环网开关柜等电器设备的电缆穿孔上,安装时将电缆穿过该互感器后制作电缆头。LXZ系列三相式零序电流互感器用于三相或多根电缆回路的零序电流的测量和保护。



4、三相一体式电流互感器

北京微能汇通三相一体式电流互感器适合安装在环网开关柜和主柱上开关的三相套管上,用于三相电流和零序电流的测量和保护,也可用于多根电缆回路的零序电流的测量和保护。

该系列零序电流互感器的铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内,防潮湿,性能稳定,无需维护。
