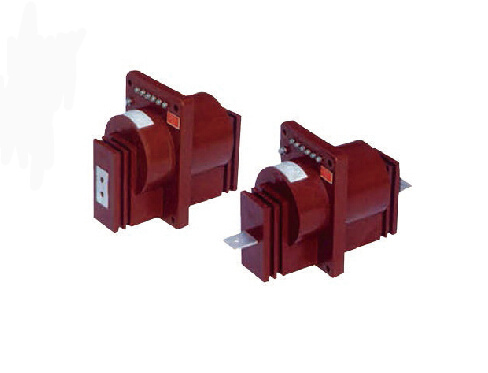

一、概述
本型电流互感器为环氧树脂浇注全封闭穿墙式产品，适用于户内50Hz、额定电压10kV及以下的电力线路及其设备中作电流、电能的测量和继电保护使用。
二、技术参数
产品符合合格标准GB1208-2006和IEC60044-1
额定二次电流5A或1A
额定频率 50Hz
环境温度 -5℃~ +40℃
1、双绕组参数表
|
额定一次电流(A)
|
级次组合
|
额定输出(VA)
|
短时热电流(KA/S)
|
动稳定电流
(KA)
|
额定绝缘水平
(kV)
|
|
0.2S级
|
0.5S级
|
0.5级
|
5P10级
|
|
10
|
0.2S/0.2S
0.2S/0.5S
0.5S/0.5S
0.2S/5P10
0.5S/5P10
|
10
|
10
|
15
|
15
|
1.44
|
3.6
|
12/42/75
|
|
15
|
2
|
5
|
|
20
|
3
|
7.5
|
|
30
|
5
|
12.5
|
|
50
|
10
|
25
|
|
75
|
16
|
40
|
|
100
|
20
|
50
|
|
150-200
|
31.5
|
78
|
|
300-400
|
40
|
100
|
|
500-600
|
20
|
63
|
150
|
|
800
|
80
|
200
|
|
1000
|
100
|
250
|
|
1200
|
100
|
250
|
2、三绕组参数表
|
额定一次电流(A)
|
级次组合
|
额定输出(VA)
|
短时热电流(KA/S)
|
动稳定电流
(KA)
|
额定绝缘水平
(kV)
|
|
0.2S级
|
0.5S级
|
0.5级
|
5P10级
|
|
10
|
0.2S/0.2S/5P
0.2S/0.5S/5P
0.5S/0.5S/5P
|
10
|
10
|
15
|
15
|
1.44
|
3.6
|
12/42/75
|
|
15
|
2
|
5
|
|
20
|
3
|
7.5
|
|
30
|
5
|
12.5
|
|
50
|
10
|
25
|
|
75
|
16
|
40
|
|
100
|
20
|
50
|
|
150-200
|
31.5
|
78
|
|
300-400
|
40
|
100
|
|
500-600
|
20
|
63
|
150
|
|
800
|
80
|
200
|
|
1000
|
100
|
250
|
|
1200
|
100
|
250
|

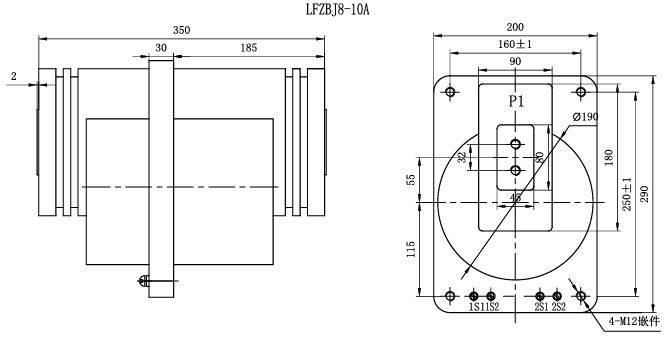

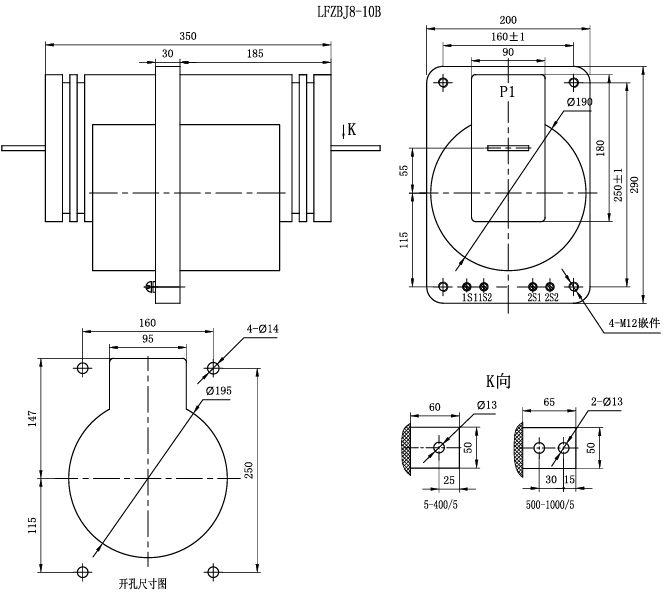

三、外形及安装尺寸
