一、概述

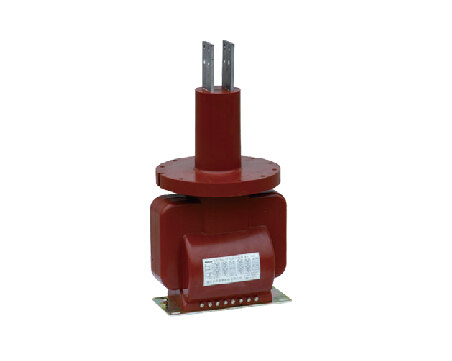

本型电流互感器为环氧树脂浇注全封闭支柱式结构，适用于户内50Hz、额定电压35kV及以下的电力线路及其设备中作电流、电能的测量和继电保护使用。
二、技术参数
产品符合合格标准GB1208-2006和IEC60044-1
额定二次电流5A或1A
额定频率 50Hz
环境温度 -5℃~ +40℃
|
额定电流比(A)
|
级次组合
|
额定输出(VA)
|
短时热电流
(KA/S)
|
动稳定电流
(KA)
|
额定绝缘水平
(kV)
|
|
0.2级
|
0.5级
|
10P10级
|
10P15级
|
|
50-250/5
|
0.2/0.2/10P/10P
0.2/0.5/10P/10P
0.5/0.5/10P/10P
0.2/10P/10P/10P
0.5/10P/10P/10P
10P/10P/10P/10P
|
15
|
25
|
50
|
30
|
120(倍)
|
300(倍)
|
40.5/95/185
|
|
300-400/5
|
100(倍)
|
250(倍)
|
|
500/5
|
40
|
100
|
|
600-800/5
|
45
|
100
|
|
1000-1250/5
|
63
|
100
|
|
1500/1600/5
|
80
|
130
|

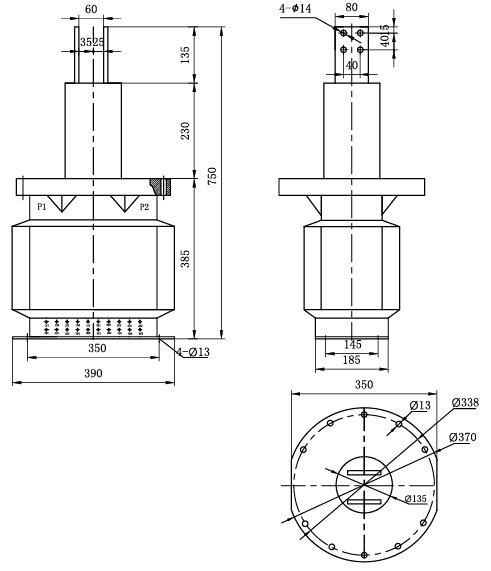

三、外形及安装尺寸
