编号:126
名称:JDZX11-6, 10G型电压互感器
详细介绍:

一、概述

本型电压互感器为环氧树脂浇注全封闭式结构,适用于额定频率50Hz,户内10kV及以下的电力系统中作电压、电能的测量和继电保护使用。

二、技术参数

产品符合合格标准GB1208-2006IEC60044-2

额定频率 50Hz

污秽等级 II

环境温度 -5~ +40

型号

额定电压比(KV

准确级及准确级组合

额定输出(VA

极限输出(VA

额定绝缘水平(KV



JDZX11-6G



6/√3/0.1/√3/0.1/√3/0.1/3

0.2/6P

0.5/6P

1/6P

20/100

60/100

100/100

400

7.2/32/60



JDZX11-10G



10/√3/0.1/√3/0.1/√3/0.1/3

400

12/42/75

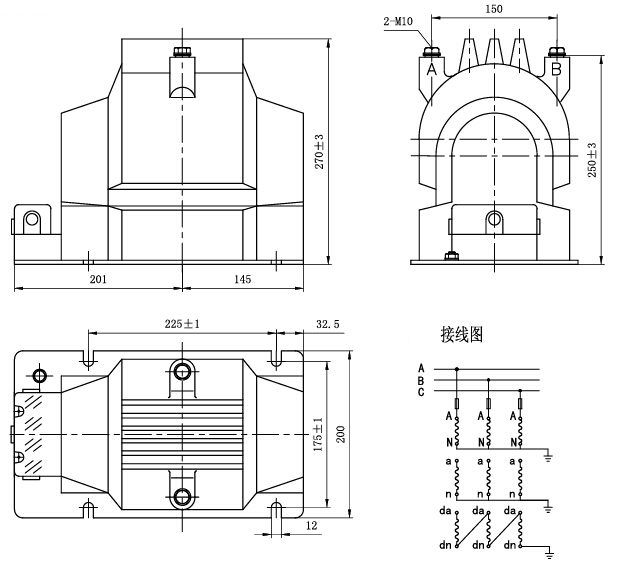

三、外型及安装尺寸
