一、概述：
本型电压互感器是环氧树脂浇注全封闭式半绝缘产品，适用于额定频率50Hz、额定电压户内20kV及以下的电力系统中供电压、电能的测量和继电保护使用。
二、技术参数：
产品符合标准GB1207-2006和IEC60044-2
额定频率：50Hz
环境温度：-5℃～+40℃
污秽等级：II级
|
型号
|
额定电压比（kV）
|
额定二次输出（VA）
|
热极限输出（VA）
|
额定绝缘水平（kV）
|
|
0.2级
|
0.5级
|
1级
|
3级
|
6P
|
|
JDZX9-15
|
15/√3/0.1/√3/0.1/3
|
80
|
150
|
300
|
500
|
150
|
600
|
18/55/105
|
|
JDZX9-20
|
20/√3/0.1/√3/0.1/3
|
80
|
150
|
300
|
500
|
150
|
600
|
24/65/125
|

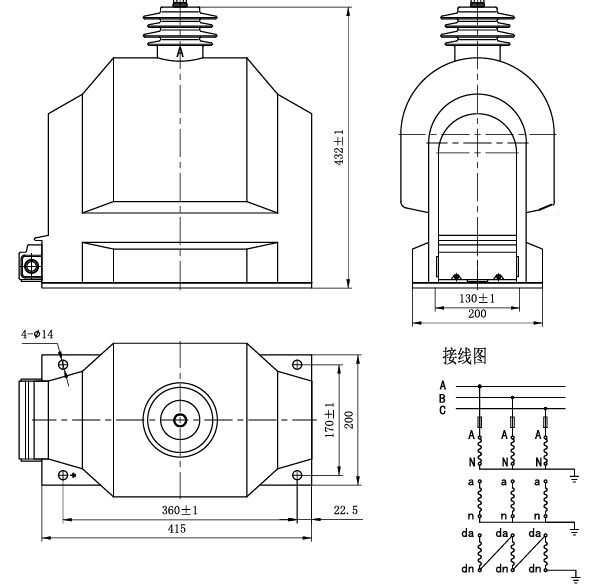

三、外型及安装尺寸
