一、概述：
本型电压互感器是环氧树脂浇注复合绝缘全封闭式产品，适用于额定频率50Hz、额定电压10kV及以下的电力系统中供电压、电能的测量使用。
二、技术参数：
产品符合标准GB1207-2006和IEC60044-2
额定频率：50Hz
环境温度：-35℃～+40℃
污秽等级：II级
|
型号
|
额定电压比（kV）
|
额定频率
|
准确级或准确级组合
|
额定输出（VA）
|
热极限输出（VA）
|
额定绝缘水平（kV）
|
|
JDZW-6R2G
|
6/√3/0.1√3/0.1/3
|
50,60
|
0.2/6P
|
15/50
|
200
|
7.2/32/60
|
|
0.5/6P
|
30/50
|
|
JDZW-10R2G
|
10/√3/0.1/√3/0.1/3
|
50,60
|
0.2/6P
|
15/50
|
200
|
12/42/75
|
|
0.5/6P
|
30/50
|

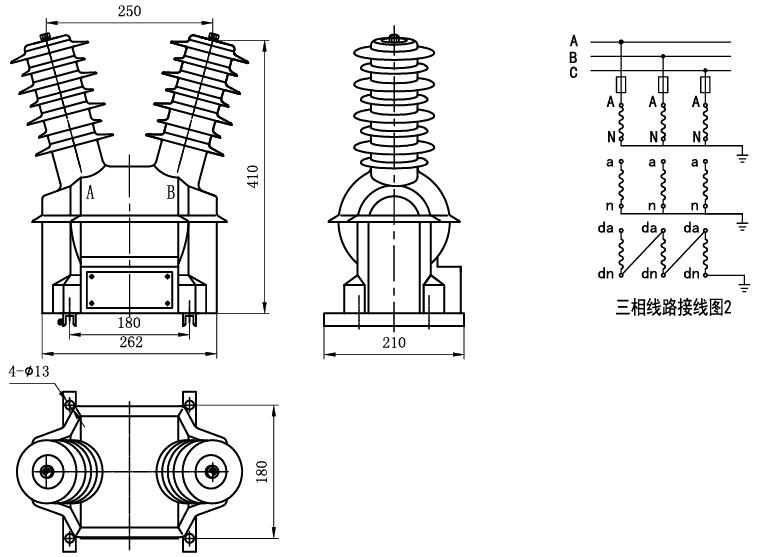

三、外型及安装尺寸
