适用范围和用途
MP-EVT-10WL型电子式电压传感器适用于额定频率为50Hz、额定电压为10kV的电力系统中与户外柱上真空断路器配套使用。电子式传感器与电子式仪表、微机测量保护设备配套使用，实现零序保护、数据传输和带电状态数字化检测等功能，二次输出为标准小信号无需进行二次转换，可直接通过A/D转换输入二次设备，符合智能电网发展的需求。
工作条件
（1）安装场所：户外；
（2）环境温度：-40℃～+70℃；
（3）海拔高度：≤2000m；
（4）风压风速：≤±700Pa（风速34m/s）；
（5）大气条件：大气中无严重污秽；
技术参数
（1）设备最高电压：12kV；
（2）额定一次电压：10kV；
（3）额定电压比：(10000/√3)/(6.5/3)V
（4）准确等级：3P
（5）额定负荷：≥1MΩ；
（6）额定频率：50Hz；
（7）额定绝缘水平：12/42/75 kV；
（8）局部放电水平：(1.2Um)≤10pC；
（9）产品执行标准：GB/T20840.7-2007。
工作原理及主要特点

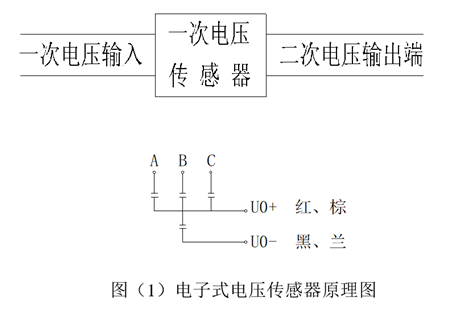

该电子式电压传感器的工作原理是一次电压通过电容分压，获得与一次电压成比例的小电压信号。
如图所示：
主要特点：
（1）直接输出小电压信号，简化了系统结构，减少了误差源，提高了整个系统的稳定性和准确性；
（2）不含铁心，不会饱和，频率范围宽，测量范围大，线性度好，抗干扰能力强，在系统故障状态下可使保护装置可靠动作；
（3）电压输出端二次短路时不会产生过电流，也不会产生铁磁谐振，根除了电力系统中的重大故障隐患，保障了人员和设备的安全；
（4）体积小，重量轻，能耗低，减少了铁磁污染。
（5）工频耐压48Kv/1min，零序电压传感器泄露电流≤15mA。
使用安装方式
（1）将传感器固定在ZW32柱上开关的隔离侧或者PT侧，一次端子与一次线路用高压硅胶导线连接；
（2）电压传感器底部有二次输出端子，通过复合屏蔽电缆与电子式仪表或保护装置相连，电缆屏蔽层通过传感器接地嵌件或金属底座接地，仪表或保护装置处无需再次接地；
（3）电子式电压传感器零序二次输出线为1.（红）为高电位U0＋，2.兰为地U0-。
包装运输及储存维护
（1）产品用纸箱包装，箱内有防震防潮措施；
（2）开箱后应进行外观检查，表面应无碰损、变形和裂纹；
（3）产品的使用寿命周期内，无需专门维护，储存时应轻拿轻放防霉防潮。
订货须知
订货时应提供产品的名称、型号、主要技术参数和数量。

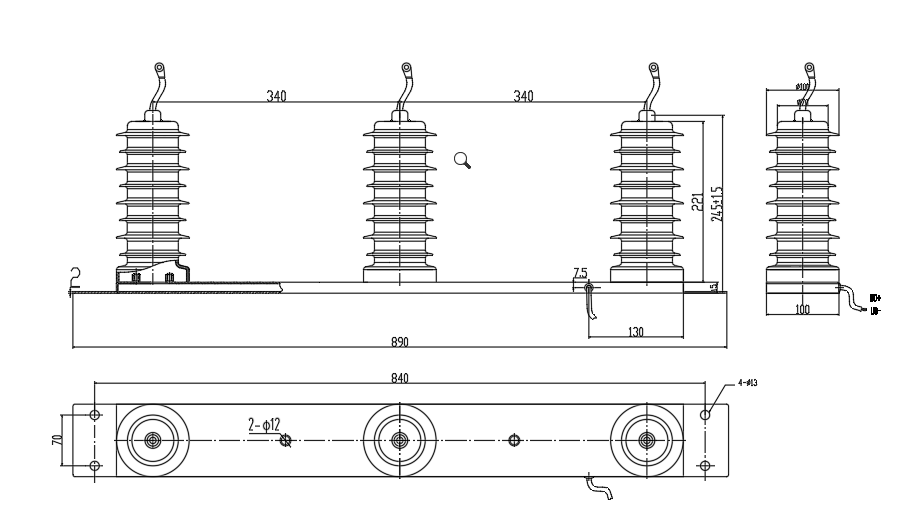

外形图及安装尺寸：见图
注意事项
（1） 此产品严禁二次做耐压试验
（2） 工频耐压试验和局部放电测量时，试验电压应施加在连在一起的所有一次端子与地之间，箱体、机壳（如果有）和所有的低压端子· 应连在一起接地。
