产品简介
常规电流互感器绝缘要求高，尺寸大，重量重，价格高；动态范围小，互感器有饱和现象；易产生铁磁谐振；设备安装及检修不便。随着数字化变电站以及智能电网的不断推进，电子式电流互感器的应用越来越广泛。
ECT电子式电流互感器在我公司多年互感器研发经验的基础上，结合现代传感技术和电子技术研发，采用LPCT低功率线圈原理制成，小信号输出无需二次转换，直接接入二次设备，作为传统电磁式电流互感器的替代产品，可广泛应用在柱上开关、环网开关柜和柱上开关的三相套管上，用于三相电流和零序电流的计量、测量和保护。
基本原理

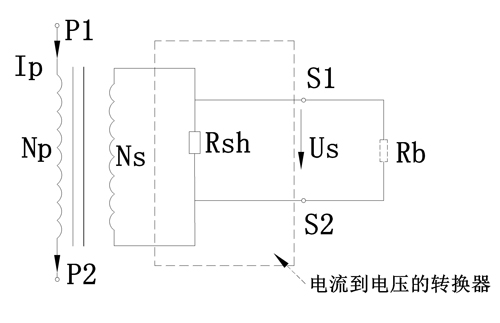

低功率线圈原理如下图:
产品由小铁芯和低损耗电子器件组成
产品特点
含轻载小铁芯：频响范围宽、测量范围宽、线性度好，抗干扰能力强，体积小、重量轻；
环氧树脂浇注：安全、环保、免维护；
组合式互感器：可同时实现三相电流和零序电流的测量、保护信号采样，简化了系统结构，减少误差源；
模拟电压信号输出：可同时满足计量、测量和保护等二次设备的需求。
性能指标
额定一次电压：10kV及以下；
额定频率：50Hz or 60Hz；
额定一次电流：25~3000A；
额定二次模拟电压输出：测量：1V
零序电流：20A：0.2V
准确度：测量0.5S级，保护1级、5P10级。
额定负荷：≥20kΩ
使用条件
环境温度：-40℃- +70℃
日平均温度：≤40℃
海拔高度：≤3000m
大气条件：大气中无严重污秽
外形尺寸
MP-ECT135/83-10
