适用范围和用途

    MP-EVT-10L型电子式电压传感器适用于额定频率为50Hz、额定电压为10kV的电力系统中与户外柱上真空断路器配套使用。电子式传感器与电子式仪表、微机测量保护设备配套使用，实现测量、零序保护、数据传输和带电状态数字化检测等功能，二次输出为标准小信号无需进行二次转换，可直接通过A/D转换输入二次设备，符合智能电网发展的需求。

工作原理及主要特点

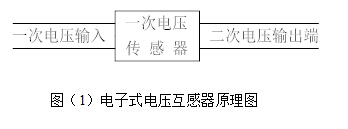

该电子式电压传感器的工作原理是一次电压通过电容分压，获得与一次电压成比例的小电压信号。如图（1）所示：

主要特点：

    直接输出小电压信号，简化了系统结构，减少了误差源，提高了整个系统的稳定性和准确性；

   不含铁芯，不会饱和，频率范围宽，测量范围大，线性度好，抗干扰能力强，在系统故障状态下可使保护装置可靠动作；

   电压输出端二次短路时不会产生过电流，也不会产生铁磁谐振，根除了电力系统中的重大故障隐患，保障了人员和设备的安全；

   功能多，体积小，重量轻，能耗低，减少了铁磁污染。

使用安装方式

    用螺钉将传感器固定在法兰上，一次端子与线路连接；

   电子式传感器底部有二芯屏蔽线作为二次输出端子，通过复合屏蔽电缆与电子式仪表或保护装置相连，电缆屏蔽层通过传感器接地嵌件或金属底座接地，仪表或保护装置处无需再次接地；

   电子式电压传感器零序二次输出线为1（兰）、2（棕）；1为高电位，2为地。

包装运输及储存维护

    产品用纸箱包装，箱内有防震防潮措施；

   开箱后应进行外观检查，表面应无碰损、变形和裂纹；

   产品的使用寿命周期内，无需专门维护，储存时应轻拿轻放防霉防潮。

订货须知

订货时应提供产品的名称、型号、主要技术参数和数量。

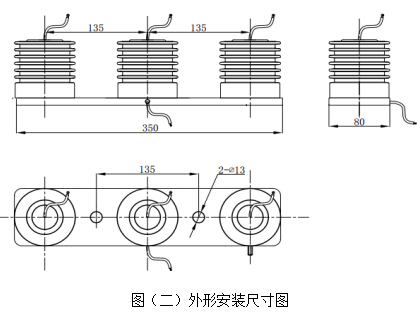

外形图及安装尺寸：见图（二）
