一、产品概述
ZW32-12F型户外交流高压真空分界断路器（以下简称分界断路器）是我公司开发的一款新型产品，分界断路器是真空断路器、分段器于一体的多功能智能化装置。主要配置由真空分界断路器本体、钟罩型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV城市、农村配电网架空环网线路中作分段开关、联络开关，可实行环网线路负荷调配的自动化开关装置。在大用户供电的分支线路中可作为分分界开关（俗称看门狗），馈线架空配电网络作分界断路器分段器之用，真空分界断路器可选配远程管理模式，保护控制功能及通讯功能。能可靠判断、检测界内零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。
本安装说明书规定了分界断路器的引用标准、试验环境、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。
二、分界断路器的主要功能：
自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸。变电站及馈线上的其他分支用户感受不到故障的发生。自动隔离隔离相间短路故障，当用户支线发生相间断路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其他分支用户停电。快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息。电力公司可迅速派员到现场排查；分界断路器如配有通讯模块，则将信息报送到电力管理中心。监控用户负荷，当分界断路器可配有线或无线通讯附件，将监测数据传送到电力管理中心，实现对用户负荷的远方数据监控。远方操作功能，用户可以通过手机短信或者计算机后台方式操作真空分界断路器合分闸。（建议选用手机短信操作。）

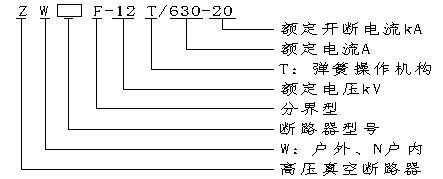

三、型号及含义
四、使用环境
1、海拔高度：≦2000米
2、环境温度：户外-30℃～+55℃
3、相对湿度：95℅（25℃）
4、抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g。
5、地震烈度：7度
6、最大日温差：25℃
7、日照强度（风速0.5m/s时）：0.1W/cm2
8、最大风速：34m/S
9、最大覆冰厚度：10mm
10、安装地点：户外、10kV架空线路用户责任分界点处
11、接地方式：中性点不接地、经消弧线圈及低电阻接地。
五、技术参数
5.1 ZW32-12真空断路器技术参数见表3。
|
序号
|
名 称
|
单 位
|
数 据
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
1min工频耐压、湿耐压
|
42(断口49)、34
|
|
3
|
雷电冲击耐压（峰值）
|
75（断口85）
|
|
4
|
额定电流
|
A
|
630/1250
|
|
5
|
额定短路开断电流
|
kA
|
20/25
|
|
6
|
额定短路关合电流（峰值）
|
50/63
|
|
7
|
4s额定短时耐受电流
|
20/25
|
|
8
|
额定峰值耐受电流
|
50/63
|
|
9
|
额定操作顺序
|
|
分-0.3s-合分-180s-合分
|
|
10
|
额定短路开断电流开断次数
|
次
|
30
|
|
11
|
机械寿命
|
10000
|
|
12
|
合闸时间
|
ms
|
25～60
|
|
13
|
分闸时间
|
20～55
|
|
14
|
操作方式
|
|
手动/电动一体（操作电源AC/DC220V）
|
|
|
15
|
二次回路1min工频耐压
|
V
|
3000
|
|
|
16
|
储能电机额定功率
|
W
|
40
|
|
|
17
|
电机储能时间
|
S
|
≤8
|
|
|
18
|
外形尺寸（宽×深×高）
|
mm
|
700×222×642
|
|
|
19
|
安装尺寸
|
mm
|
760×130
|
|
|
20
|
隔离刀闸
|
非标配，需客户单独选订
|
|
5.2 ZW32-12真空断路器主要机械特性见表4。
表4
|
序号
|
名 称
|
单 位
|
数 据
|
|
1
|
触头开距
|
mm
|
9±1
|
|
2
|
触头超行程
|
3±0.5
|
|
3
|
平均分闸速度
|
m/s
|
1.2±0.2
|
|
4
|
平均合闸速度
|
0.6±0.2
|
|
5
|
触头合闸弹跳时间
|
ms
|
≤2
|
|
6
|
三相分、合闸不同期
|
≤2
|
|
7
|
合闸时间
|
20～60
|
|
8
|
分闸 时间
|
20～55
|
|
9
|
相间中心距
|
mm
|
340±1.5
|
|
10
|
每相导电回路电阻
|
μΩ
|
≤80
|
|
11
|
合闸时触头压力
|
N
|
2000±100
|
六、外形及安装尺寸
6.1 分界断路器外形及安装尺寸
6.2 ZW32-12F型分界断路器单杆座式安装示意图
图中 1：分界断路器本体 2；高压互感器 3：MGK16看门狗控制
4：控制电缆、电源电缆 5：电线杆
七、订货须知
7.1订货时应说明产品型号，例如分界断路器的额定电流、额定短路开断电流、数量、产品配置（如电流互感器变比、精度、容量、数量、出厂变比）等。
7.2 用户须提出安装方式，选择相应的安装架和紧固件。
7.3用户可根据使用要求选择相应的功能配置，如GPRS控制器，分界断路器本体是否配带隔离开关和备品备件。
