名称:LDC2-10高精度穿心电流互感器
详细介绍:

LDC高精度穿心电流互感器适用于交流电力系统10kV——35kV供用电设备的电流测量、电能计量、信号采样和微机保护。该电流互感器具有体积小、重量轻、安装方便等特点,已在SafeRing/PlusUniswitch、、RM6/SM6SVSGA/GEFBSSFTR等系列紧凑型全绝缘环网开关柜,组合式变电站和电缆分接箱中广泛应用。并且非常适合与RTU,FTU等远程终端设备组成采样单元为整个系统提供精确数据支持。

该型电流互感器选用新型导磁材料作为测量绕组的铁芯,其高磁导率、较低的饱和磁感应强度和优良的稳定性,保证了较高的测量准确度和较低的仪表保安系数,优质进口硅钢片经先进工艺加工后作为保护绕组的铁芯,保证了较高的准确限值系数。

环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内,防潮湿,性能稳定,无需维护。该型电流互感器体积小、重量轻,占用空间小,固定在环网开关柜的电缆室内,安装时只需将电缆从内孔穿过,简便快捷,和谐美观。



LDC系列概要:

型号

一次额定电流范围

额定负载范围

规格尺寸(mm)

LDC1-10

100~600A

1.5VA~40VA

φ100×φ45×40

LDC2-10

50~800A

1.5VA~60VA

φ100×φ45×75

LDC3-10

30~800A

2.5VA~80VA

φ100×φ45×115

LDC4-10

50~800A

2.5VA~20VA

φ100×φ62×40

LDC5-10

50~800A

1.5VA~60VA

φ100×φ65×100

LDC6-10

50~600A

2VA~15VA

φ90×φ40×100

LDC7-10

100~600A

2.5VA~7.5VA

φ85×φ55×50

LDCJ1-10

30~800A

1.25VA~30VA

φ120×φ45×65

LDCJ2-10

20~800A

1.25VA~60VA

φ120×φ45×130

LDCJ1-35

50~600A

2.5VA~60VA

φ138×φ54×60

LDCJ2-35

50~600A

2.5VA~60VA

φ138×φ54×120

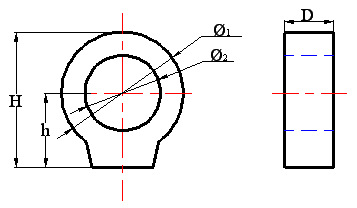

尺寸图:



额定电流比、准确级及其额定负载如下表所示,额定二次电流5A1A

型号

LDC2-10

额定一次电流

A

准确级及额定负载(VA

双绕组准确级及额定负载(VA

0.2S

0.2

0.5

10P20

10P15

10P10

0.2S

0.5

10P10

10P5

50





2.5









1.5



1.5

75



2.5

5





1.5



2.5



1.5

100

2.5

3.75

5





2.5



2.5

1.5

2.5

150

5

5

10



2.5

2.5

2.5

5

1.5

3.75

200

10

12.5

15

2.5

3.75

5

5

7.5

2.5

5

300

20

25

30

3.75

5

7.5

10

15

3.75

7.5

400

25

30

40

5

7.5

10

15

20

5

10

500

30

40

50

5

7.5

10

20

25

5

10

600

40

50

60

7.5

10

15

25

30

7.5

15

800

40

50

60

10

15

20

30

40

7.5

15


技术参数:                         使用条件:

额定频率:50Hz or 60Hz                      环境温度:-350C-+550C

额定二次电流:5A or 1A                      日平均温度:≤40C

工频耐压:3kV , 1min                         海拔高度:≤3000m

额定扩大电流:120%In

大气条件:大气中无严重污秽

执行标准: IEC 185:1987  GB1208-2006

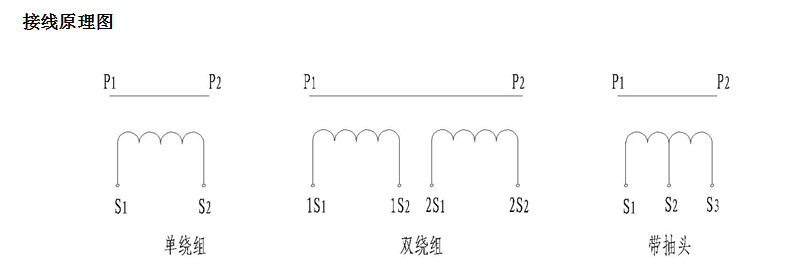

P2表示一次极性端,S1S2表示二次极性端;P2S2为同名端(减极性)。



LDC系列产品规格表


型号

Φ1

Φ2

D

H

h

LDC1-10

100

45

40

123

73

LDC2-10

100

45

70

123

73

LDC3-10

100

45

115

123

73

LDC4-10

100

62

40

123

73

LDC5-10

120

65

100

147

88

LDC6-10

90

40

100

112

68

LDC7-10

85

55

50

85

55

LDCJ1-10

120

45

65

147

87.5

LDCJ2-10

120

45

130

147

87.5

LDCJ1-35

138

54

60

157

88

LDCJ2-35

138

54

120

157

88
