三相一体电流互感器
当前位置:首页> 三相一体电流互感器
编号:41
名称:LSZ135-83(I)三相一体电流互感器
详细介绍:

LSZ型三相一体式电流互感器适合安装在环网开关柜和主柱上开关的三相套管上,用于三相电流和零序电流的测量和保护,也可用于多根电缆回路的零序电流的测量和保护。

该系列零序电流互感器的铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内,防潮湿,性能稳定,无需维护。

LSZ三相一体组合式互感器系列产品规格表:

型号

M

mm

φ

mm

D

mm

H

mm

h

mm

L

mm

LSZ107-75

107

75

65

128

64

322

LSZ107-83

107

83

60

150

73.5

340

LSZ110-83

110

83

50

160

87.5

365

LSZ110-80

110

80

65

150

75

342

LSZ125-82

125

82

50

175

100

400

LSZ130-83

130

83

55

146.5

83.5

387

LSZ135-83I

135

83

57

184

100

440

LSZ135-83II

135

83

75

184

110

440

LSZ135-110

135

110

85

180

100

430

LSZ150-65

150

65

85

157

73.5

457

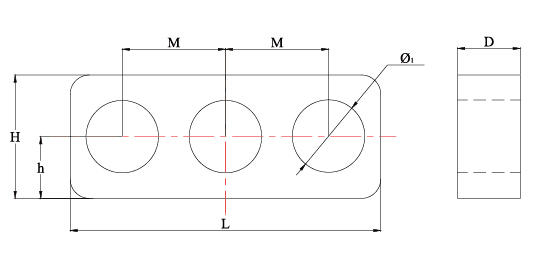

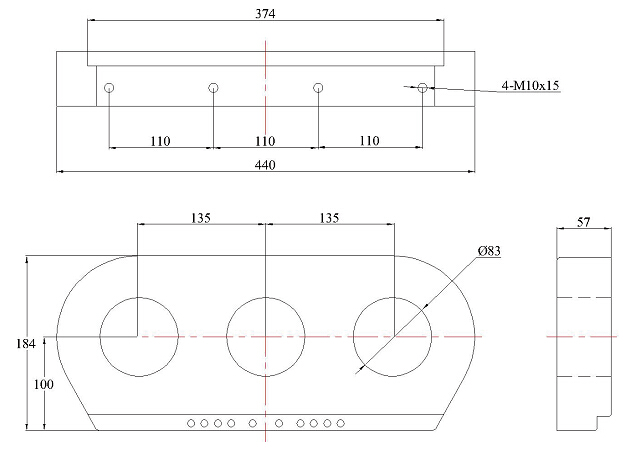

尺寸图:



可按用户的要求定制不同规格和参数的电流互感器

额定电流比、准确级及其额定负载如下表所示:

型号

LSZ系列AC两相

用途

测量电流互感器

保护电流互感器

双绕组电流互感器

电流比

I1/I2

准确级及额定负载(VA

双绕组准确级及额定负载(VA

0.5

1

3

10P15

10P10

10P5

0.5

1

10P10

10P5

100

2.5







1.5

3.75









150

3.75







2.5

5









200

5







2.5

7.5

2.5





2.5

300

7.5







3.75

10

2.5



2.5

5

400

10





2.5

5

15

2.5



2.5

7.5

500

10





2.5

5

15

2.5



3.75

10

600

10





2.5

7.5

20

5



3.75

10

800

10





2.5

7.5

20

5



5

15



型号

LSZ系列三相

用途

测量电流互感器

保护电流互感器

双绕组电流互感器

电流比

I1/I2

准确级及额定负载(VA

双绕组准确级及额定负载(VA

0.5

1

3

10P15

10P10

10P5

0.5

1

10P10

10P5

100

2.5

5

7.5



1.5

2.5



2.5



2.5

150

2.5

5

7.5



2.5

3.75



3.75



2.5

200

3.75

5

10



2.5

5

2.5







300

5

7.5





3.75

7.5

2.5







400

10





2.5

5

10

2.5



2.5

5

500

10





2.5

5

10

3.75



2.5

5

600

10





5

10

15

5



5

10

800

15





5

10

15

5



5

10



型号

LSZ系列零序

用途

零序电流互感器

额定电流比

I1/I2

准确级及额定负载(VA

3

10P

20/1

0.5

0.5

30/1

0.5

0.5

50/1

0.5

0.5

100/1

1

1

50/5

1.5

1.5

75/5

2.5

2.5

100/5

2.5

2.5

150/5

2.5

2.5


技术参数:                                   使用条件:

额定频率:50Hz or 60Hz;,                    环境温度:-35℃—+55

额定二次电流:5A or 1A                      日平均温度:≤40℃。

工频耐压3kV , 1min                          海拔高度:≤3000m

额定扩大电流:120%In                        大气条件:大气中无严重污秽

执行标准: GB1208-2006WNCB001-2008(企业标准)

P2表示一次极性端,S1S2表示二次极性端;P2S2为同名端(减极性)。

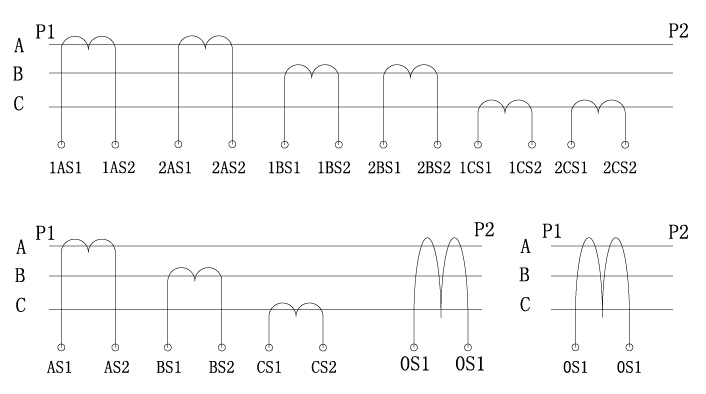

接线原理图




相关链接:穿心式电流互感器  套管式电流互感器  开启式电流互感器  零序电流互感器  三相一体电流互感器

                  WIC1专用电流互感器  电源模块取电CT  故障指示器系列  传统电流互感器  电压互感器
