CT系列取电模块是我公司专门针对电力系统开发的一款高可靠性，安装便捷的互感器感应式电源。该系列产品的输出电压可以根据客户的需求，在0-50V内任意选取（出厂后不可调整）。额定输出功率最高可达40W，支持多种互感器配套使用。
CT型取电模块特点：该产品匹配穿心或开口互感器，具有自动调整功率，恒压输出的特点；具有瞬时大电流保护功能，保护用电设备安全运行；该产品采用AC/DC隔离转换技术。
一：适用范围
该系列产品适用于任意电压等级的电缆线路，可以从导线负荷电流感应取电，为智能电子装置、继电保护装置、通讯设备等提供工作电源，为电动操控机构提供操作电源，并对后备电池或储能电容进行充电。用于户内高压线路上时，要求与受电设备一起等电位安装，才可使用。
二：使用条件
1、开口取电CT装置对地绝缘耐压为3k V，仅适用于户内绝缘电缆，或者用于等电位应用场合。
2、工作温度，-25°~+75°。
3、海拔不超过2000m。
4、大气中无严重影响互感器绝缘的污秽及侵蚀性爆炸性介质。
三：功能特点
1、兼容单CT和双CT取电，选择范围大。
2、兼容开启（分裂）式、穿心式电流互感器，安装使用方便。
3、CT带开路和大电流冲击保护，同时保持稳压输出。
4、绝缘外壳，环氧灌封，防爆阻燃，使用安全。
5、从小负荷电流开始取电，并保持二级恒压输出。
6、取代高压PT，经济实用。
四：技术参数
|

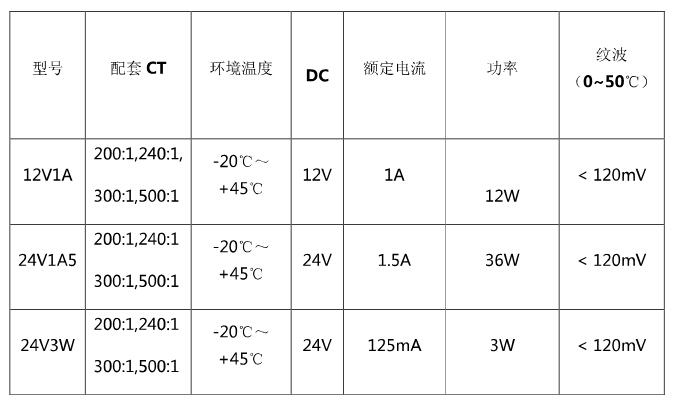

AC输入
|
输入电压范围
|
40Vac～200Vac
|
|
频率范围
|
47Hz～63Hz
|
|
保护功能
|
过流保护
|
105%～300%额定输出电流；荡机；可自恢复
|
|
短路保护
|
可长期短路，消除短路后可自动恢复
|
|
工作环境
|
工作温度及湿度
|
-25℃～+75℃
|
|
安全及电磁交融标准（注）
|
安全标准
|
UL60950-1;EN60950-1
|
|
绝缘强度
|
输入-输出：3.0KVa/≤10mA.
|
|
输入-地：1.5KVa/≤10mA.
|
|
输出-地：0.5KVDC/≤10mA.
|
|
绝缘阻抗
|
≥100M ohms
|
|
泄漏电流
|
输入-输出：〈0.25mA.
输入-地：〈0.75mA.
|
|
电磁干扰
|
符合 EN55022(CISPR22)
ClassB
|
|
谐波电流
|
符合 EN61000-3-2
|
|
电磁抗干扰性
|
符合：EN61000-4-2,4,5,11;ENV50204A级重工业标准
|
|
注释
|
1、25℃环境温度选进行量测
|
|
2、纹波噪音测试方法：使用一条12#双绞线，同时终端要并联0.1uF和10uF的电容，在示波器20MHz带宽下进行测量
|
|
3、电源将会作为一个部件装在最终设备上，最终的设备仍需满足EMC条件
|
五：产品尺寸及接线方法

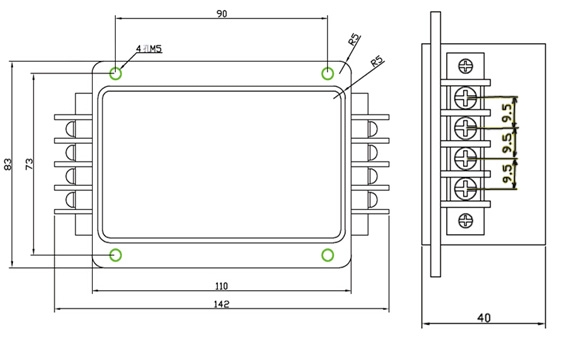

产品尺寸：长×宽×高：142*83*40mm

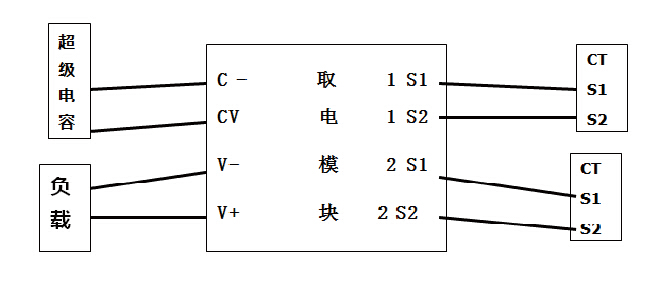

取电模块接线方法
1、CT的接线段子S1、S2应分别与CT取电模块的S1、S2连线可靠连接（S1/S2不分顺序）。
2、开口CT的地线应可靠连接到电力设备的地线端子上。
六：注意事项
使用时，CT二次线圈严禁开路，应先与CT取电模块接好线，并将接地线接地，然后带电安装开口CT。
注意接地线（黄色地线）应接触良好，以防产生高压漏电危及人身安全。
CT安装到电缆上以后，CT开口处应对齐，并用螺丝拧紧。
