适用范围和用途

WT-EVT-10-05 型电子式电压传感器是一种新型高压零序保护用传感器。主要应用场合为环网柜电缆后堵头。本电压传感器小信号电压输出无需进行二次PT 转换，可直接通过 A/D 转化输入二次设备。主要用途是给测量和继电装置及电力自动化系统提供电网的电压信号，符合国网配电一二次成套设备融合技术规范、符合电网电气设备的控制和保护及状态检修、电能计量、电能质量检测等电力工业各个领域“数字化、智能化、网络化”发展的需求。

工作条件

 安装场所：户内；

环境温度：-40℃～+55℃；

拔高度：≤2000m；

使用寿命：≥10 年

技术参数

             设备最高电压：12kV；

              额定一次电压：10kV；

            额定电压比：10000/√3/6.5/3

              准确等级：3P

              负载阻抗：≥5MΩ ；

              额定频率：50Hz；

            额定绝缘水平：12/42/75 kV；

            局部放电水平：(1.2Um/√3)≤20pC；

            产品执行标准：GB/T20840.7-2007；T/ZDG018-2018。

            工作原理及主要特点

             采用电容分压原理研制而成，具有采样精度高、高线性度、频带宽、体积小、重量轻、成本低，可靠性高、应用范  围广等特点，广泛应用于配电网一二次融合及自动化管理过程中 10kV 交流电压信号的监测与采集。

图（1）电子式电压传感器原理图

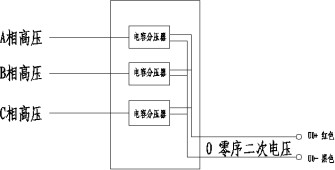

                                                          图（2）零序电压传感器原理图

主要特点

（2）不含铁芯，不会饱和，频率范围宽，测量范围大，线性度好，抗干扰能力强， 在系统故障状态下可使保护装置可靠动作；

（3）电压输出端二次短路时不会产生过电流，也不会产生铁磁谐振，根除了电力系统中的重大故障隐患，保障了人员和设备的安全；

（4）  体积小，重量轻，能耗低，减少了铁磁污染。

      使用安装方式

     （1）将电压传感器固定在电缆后插头上；

     （2）使用时将电压传感器 A.B.C 三相传感器二次引出线的正端并联在一起作为作为信号输出正端，将负引出端并联在一起作为信号输出负端并接大地。引出端与二次转换单元的航插匹配连接。二芯屏蔽引出线长 550mm。

（3）二次转换单元合成三相零序电压，零序电压出线采用 2 芯屏蔽线由转换单元的航插出线。电缆屏蔽线通过转换单元壳接地，仪表或保护装置处无需再次接地；

（4）电压传感器零序二次输出线为 1（红）、2（黑）；1 为高电位 U0＋，2 为地U0－，屏蔽线符号 ，零序二次出线长度可以定制，标配 800mm。

包装运输及储存维护

（1）产品用纸箱包装，箱内有防震防潮措施；

（2） 开箱后应进行外观检查，表面应无碰损、变形和裂纹；

（3）产品的使用寿命周期内，无需专门维护，储存时应轻拿轻放防霉防潮。

订货须知

订货时应提供产品的名称、型号、主要技术参数和数量。

外形图及安装尺寸：

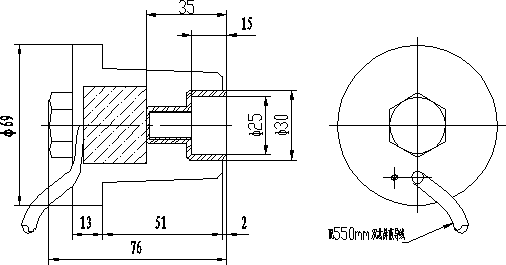

堵头安装装尺寸图

                                                         转换单元安装尺寸图
