编号:54
名称:EKL4型短路及接地故障指示器
详细介绍:

EKL4型短路及接地故障指示器主要用于电力系统各种 环网柜、高压开关柜及电缆分支箱中。能准确可靠的检测 电网发生故障的区段和故障类型,是提高配电网运行水平 和事故处理效率的最佳产品之一。其设计采用电磁感应、光电转化,信号光纤传输及单片机控制等技术,使故障报警具有高准确度和强抗干扰能力。



工作原理:

接地故障以检测线路零序电流越限作为判断依据,短路故障以检测线路相电流越限作为判断依据, 均通过读数仪表上的指示灯显示。读数仪表安装在配电柜的前面板上,按地或短路传感器安装在电缆 上,传感器与读数仪表通过光纤连接。面板上的接地指示灯亮,表明发生单相接地故障;面板上的短路 指示灯亮,表明发生了相间短路故障或相间接地短路故障。



产品特点:

适应范围:安装在环网柜、分支箱、箱式变电站的面板上。它由一个主控装置、三只短路传感器、一只接地传感器组成。

工作原理:当线路和零序电流达到或设定值时,短路、接地传感器把获得的故障信号通过光纤上传给主控装置,短路、接地指示灯闪烁报警。

自动复位须满足两个条件;

复位方式:A动作后累计时间=出场设定

                      B线路恢复供电

运行维护:检修时按“测试”按钮(≥3s),面板所有指示灯闪烁为正常

装卸方式:分体式安装,快捷方便

指示方式:红色光源闪烁指示


技术参数:

环境温度              一35℃~+75•c                                         继电器容量           230VAC~2A

环境湿度              ≤8 5 %                                                       短路报警电流       ≧150A连续可调 (出厂时设定)

污染等级              一级

防护等级             JP40

自动复位时间     5s-27h连续出调 (出厂设定)               接地报警电流      ≧10A连续可调 (出厂时设定)

线路电压等级     20kV以下                                                    精确度                  全温度范围误差〈土 10%

电源功耗             待机工作电流 3uA                                     触发延长时间      20~300ms可调 (出厂时设定)

                           报警工作电流ζ1mA

电池容量              3 .6V;工作寿命不小于                           耐受电流能力       ≧20kA2s

                              8年                                                             适用电缆外径       单芯≤40mm

                                                                单套重量                <1000g

                                                                尺寸                        92X44mm

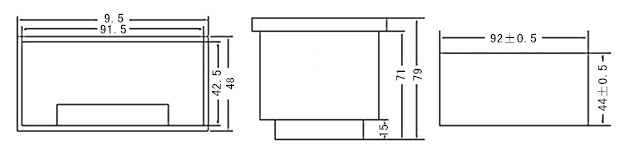

指示仪表安装尺寸:      指示仪表外型尺寸  ( 图  )    指示仪表安装开孔尺寸   (图 )
