编号:58
名称:JSZV12A-10R型电压互感器
详细介绍:

一、概述:

本型互感器为环氧树脂浇注,全封闭结构。供额定电压10kV及以下额定频率为50Hz的户内线路及其设备中作电压、电能测量及继电保护用

本型电压互感器为全新开发的一次绕组带有熔断器保护V型接线电压互感器,其爬距大,磁密低,抗谐振能力强,产品性能符合GB1207IEC6044-2《电压互感器》标准。

本型电压互感器采用V/V型接线其熔断器装在一次出线端子内部方式,更换方便快捷,熔断电流与互感器短路承受能力相匹配,缩小了空间,这种互感器除了二次输出100V供测量外,还可带操作电源220V输出电压端子供操动机构做电源用,可广泛用于任何开关柜中,是最理想的更新换代产品。

二、技术参数:

产品符合标准GB1207-2006IEC60044-2

额定频率:50Hz

环境温度:-5℃~+40

污秽等级:II

额定电压比(kV

准确级或准确级组合

额定输出(VA

热极限输出(VA

额定绝缘水平(kV

10/0.1

0.2

30

800

12/42/75

0.5

80

10/0.22

0.2

30

0.5

80

10/0.1/0.1

0.2/0.5

20/60

10/0.1/0.22

0.2/3

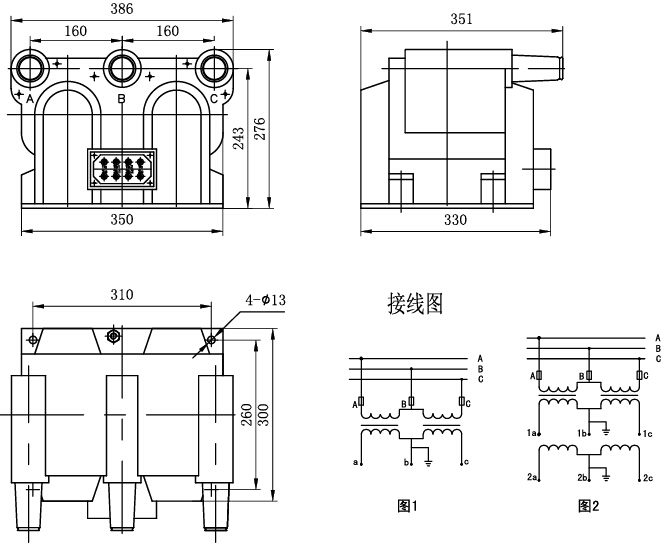

 三、外型及安装尺寸
