LZW系列电流互感器适合安装在10Kv柱上开关的三相出线上，可对零序和三相电流进行测量和保护；根据用户要求，可以提供不同级别不同变比的产品。
零序和测量绕组的铁芯使用新型导磁材料（超微晶材料），该材料具有高导磁率、较低的磁感应强度和金和优良的稳定性，保证了互感器具有较高的测量精确度；保护绕组的铁芯使用优质进口的硅钢片经先进工艺加工，保证了较高的准确限值系数。使用硅橡胶做主体绝缘材料，具有优异的绝缘性、憎水性、和耐老化性能；绕组与主绝缘之间、绕组与绕组之间采用优质环氧树脂灌封，保证了一次绕组与二次绕组之间、不同绕组之间的高绝缘性能，产品性能稳定，无需维护。

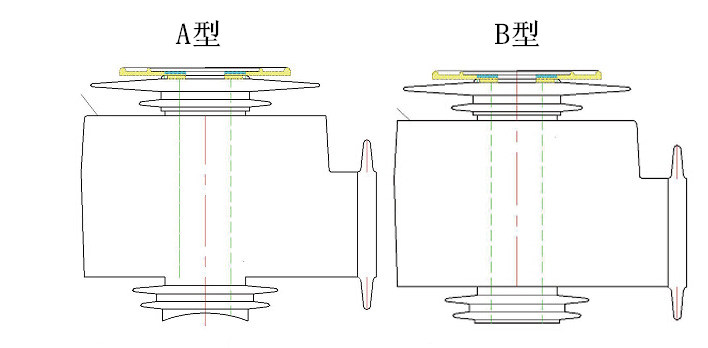

该系列互感器分为两种型号,A型和B型：
A型是圆弧状接口，可以与柱状开关对接；
B型是平面接口。

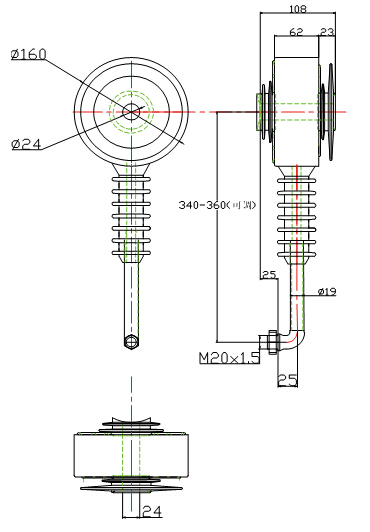

尺寸图：
额定电流比、准确级及其额定负载如下表所示：
可按用户的要求定制不同规格和参数的电流互感器
|
型号
|
LZW32-10/60
|
|
额定一次电流
|
单绕组准确级及额定负载（VA）
|
|
0.2S
|
0.2
|
0.5
|
10P20
|
10P10
|
10P
|
|
50
|
|
|
2.5
|
|
|
2.5
|
|
75
|
|
|
2.5
|
|
|
2.5
|
|
100
|
|
|
5
|
|
|
5
|
|
150
|
|
|
5
|
|
|
5
|
|
200
|
2.5
|
3.75
|
5
|
2.5
|
3.75
|
5
|
|
300
|
5
|
5
|
7.5
|
2.5
|
5
|
7.5
|
|
400
|
5
|
7.5
|
10
|
3.75
|
5
|
10
|
|
500
|
10
|
10
|
15
|
5
|
7.5
|
15
|
|
600
|
10
|
10
|
15
|
5
|
10
|
15
|
|
800
|
10
|
10
|
15
|
5
|
10
|
15
|
技术参数： 使用条件：
额定频率：50Hz or 60Hz；， 环境温度：-35℃—+65℃
额定二次电流：5A or 1A； 日平均温度：≤40℃。
工频耐压42Kv/1min； 海拔高度：≤1000m
额定扩大电流：120%In； 大气条件：大气中无严重污秽
执行标准： GB1208-2006。
接线原理图：
