一、概述

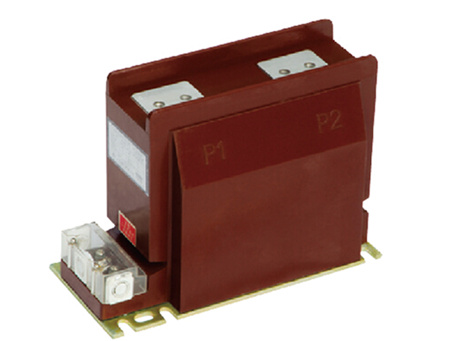

本型电流互感器为环氧树脂浇注全封闭支柱式结构，适用于户内50Hz、额定电压10kV及以下的电力线路及其设备中作电流、电能的测量和继电保护使用。
本产品为高精度、高动热稳定大容量型产品，二次绕组数量2-4个，可根据不同需要任意组合。
二、技术参数
产品符合合格标准GB1208-2006和IEC60044-1
额定二次电流5A或1A
额定频率 50Hz
环境温度 -5℃~ +40℃
1、双绕组参数表
|
额定电流比(A)
|
准确级组合
|
额定二次输出(VA)
|
短时热电流
(KA/S)
|
动稳定电流
(KA)
|
额定绝缘水平
(kV)
|
|
0.2S级
|
0.2级
|
0.5级
|
5P10级
|
5P15级
|
5P20级
|
|
5-250/5
|
0.2S/0.5
0.2S/5P
0.5/5P
|
10
|
10
|
15
|
30
|
20
|
15
|
150(倍)
|
375(倍)
|
12/42/75
|
|
300/5
|
45
|
100
|
|
400/5
|
63
|
100
|
|
500/5
|
|
600/5
|
15
|
20
|
80
|
130
|
|
800/5
|
|
1000/5
|
|
1200/5
|
100
|
160
|
|
1500/5
|
|
2000/5
|
|
2500/5
|
|
3000/5
|
2、三绕组参数表
|
额定电流比(A)
|
准确级组合
|
额定二次输出(VA)
|
短时热电流
(KA/S)
|
动稳定电流
(KA)
|
额定绝缘水平
(kV)
|
|
0.2S级
|
0.2级
|
0.5级
|
5P10级
|
5P15级
|
5P20级
|
|
5-250/5
|
0.2S/0.5/5P
0.5/0.5/5P
0.2S/5P10/5P10
0.5/5P15/5P15
|
10
|
10
|
15
|
30
（20）
|
20
（15）
|
15
|
150(倍)
|
375(倍)
|
12/42/75
|
|
300/5
|
45
|
100
|
|
400/5
|
63
|
100
|
|
500/5
|
|
600/5
|
15
|
20
|
80
|
130
|
|
800/5
|
|
1000/5
|
|
1200/5
|
100
|
160
|
|
1500/5
|
|
2000/5
|
|
2500/5
|
|
3000/5
|
注:括号内数值为三绕组中有两绕组为保护级绕组时的额定二次输出。
3、四绕组参数表
|
额定电流比(A)
|
准确级组合
|
额定二次输出(VA)
|
短时热电流(KA/S)
|
动稳定电流
(KA)
|
额定绝缘水平
(kV)
|
|
0.2S级
|
0.2级
|
0.5级
|
5P10级
|
5P15级
|
|
|
|
|
5-250/5
|
0.2S/0.2S/0.2S/5P
0.5/0.5/0.5/5P
0.2S/0.2S/5P/5P
0.5/0.5/5P/5P
|
10
|
10
|
15
|
15
|
15
（10）
|
150(倍)
|
375(倍)
|
12/42/75
|
|
300/5
|
45
|
100
|
|
400/5
|
63
|
100
|
|
500/5
|
|
600/5
|
15
|
20
|
30
(20)
|
20
(15)
|
80
|
130
|
|
800/5
|
|
1000/5
|
|
1200/5
|
100
|
160
|
|
1500/5
|
|
2000/5
|
|
2500/5
|
|
3000/5
|
注:括号内数值为四绕组中有两绕组为保护级绕组时的额定二次输出。

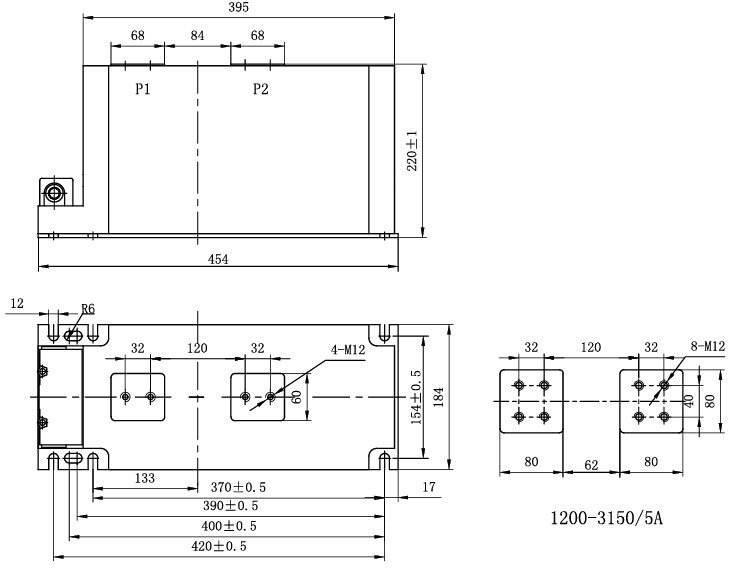

三、外形及安装尺寸
