名称:电容取电模块
详细介绍:

电容取电装置说明书

JDRZW32-12-WN1


一、产品概述

JDRZW32-12-WN1系列产品是一种新型的高压电容取电电源,由高压电容、取能变压器及电源控制板组成,可输出27V交流电。电容取电电源广泛应用于故障指示器汇集单元、柱上开关、环网柜、气象、通讯、监控等需要取电的设备,适用于ZW20开关、ZW32开关以及故障检测等需要工作电源的场合使用,可取代传统的PT及太阳能供电方式。


二、主要技术指标

高压电容电性能指标

序号 参数类别 单位 参数指标
1 额定输入电压
kV 10/√3
2 上限工作电压
kV
12
3 工频耐受电压
kV
42kV/1min
4 雷电冲击耐受电压
kV
75
5 局放
pC
14.4kV≤10pC


取电模块电气性能指标

序号 参数类别 单位 参数指标
1 输出电压
V
27VAC
2 输出功率
VA
10
3 工作温度
ºC
-40~+70
4 主体尺寸(L*W*H)
mm
154.5*125*65
5 封装结构

塑胶+金属外壳
6 防水等级

IP67



三、工作原理

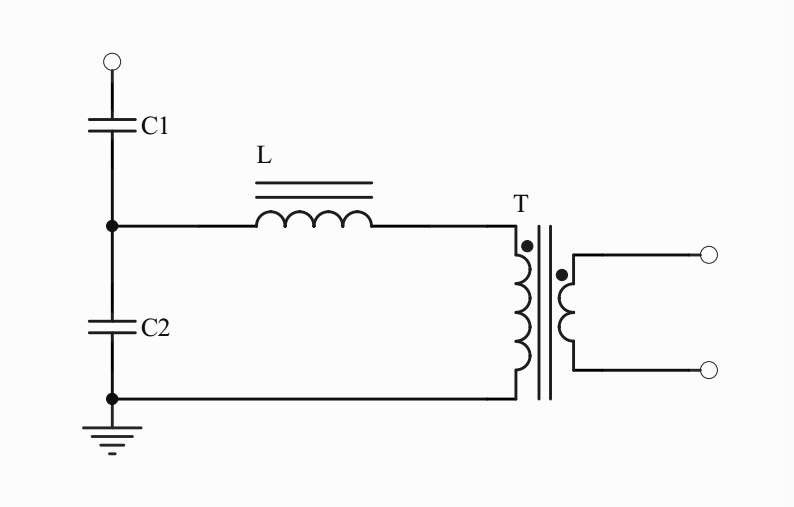

电路框图见下图。图中,电容C是高压取电电容,T是取电变压器,这两个元件构成C-L取电方式。这种方式的优点是取电功率大,整体体积小。



图中,C1:高压分压电容。T:取电变压器

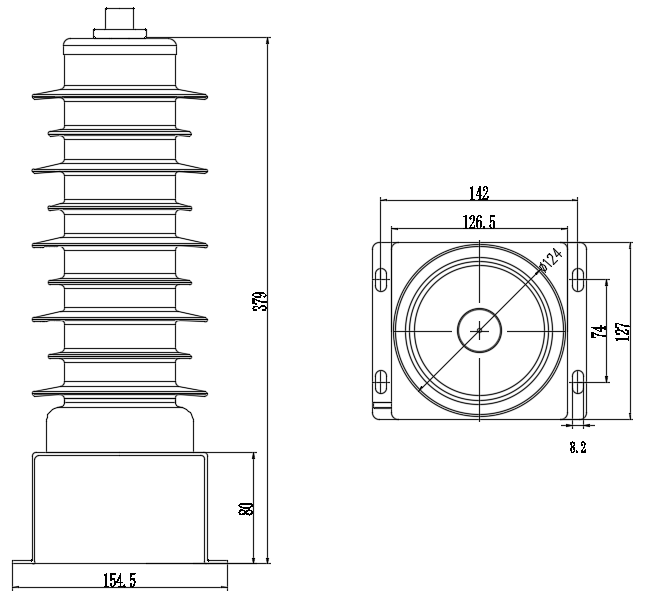

四、结构图和端子说明



高压输入端:M8螺丝

外壳接地:接地螺丝M5

输出端:AC27V输出,线长1

本公司生产的高压取电装置具有取电功率大,组合方式灵活,功率和电压覆盖范围宽的优点。可以满足目前一二次融合智能开关及控制器所有型号的工作电源,可以解决目前传统PT由于铁磁谐振造成损坏的缺陷,是取代传统PT的理想换代产品。


五、注意事项

1、使用时,接好线后,检查接地线良好接地。

2、注意连接一定要正确,在开启电源后,待输出电压正常,再打开负载。

3、请不要随意改造,分解电源,由此造成的一切后果我公司概不负责。
